訂貨號：M520F
1、 安裝測試儀，用于符合 IEC 60364-6 （DIN VDE 0100-600）、DIN EN 50110-1 （DIN VDE 0105-100）、IEC 61851-1 （DIN VDE 0122-1） 和 EN 61557 （VDE 0413） 相應部分的電氣系統和安裝標準測試。

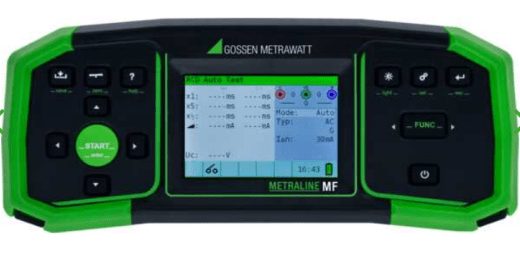

2、 METRALINE MF配備了彩色顯示屏和直觀的用戶提示，便于操作。現代功能范圍包括電氣安裝、電動汽車和接地測量所需的所有測試。幫助圖和聲音信號支持方便的操作。緊湊的格式使該設備成為移動使用的理想選擇。用戶友好的數據管理可以存儲多達 1000 個測量值并記錄測試結果。該設備通過了 IP 40 和 CAT III 600 V / CAT IV 300 V 認證。
彩色圖形顯示，直觀的操作
用于更新和評估的 USB 接口
大容量存儲器，可進行多達 1000 次測量
優勢：
功能范圍現代化
物超所值
通過幫助功能和聲音信號輕松操作
從測試到結果只需點擊幾下
技術特點：
使用RCD進行環路和線路阻抗測量200 mA 低阻抗測量，自動極性反轉
接地測量，3 極、4 極和 Wenner（可選配 E-Set Basic）
絕緣電阻測量高達 1000 V，可調
A、AC、B、B+、F 型和自動序列的 RCD/FI 測試
用于電子充電設備的 6 mA DC RDC-DD 測試
電壓測量 （TRMS）、相序和頻率
每個測量功能和測量過程中聲音信號的幫助圖
數據管理，存儲 1000 個測量值
METRAreport軟件導出文檔
USB接口，IP 40，CAT III 600 V / CAT IV 300 V
同類產品參數對比
產品型號 | METRALINE ZCHECK | PROFITEST INTRO | METRALINE MF |
訂貨號 | M507A | M520T | M520F |
指示 | 數字 | 數字 | 數字 |
極限值指示 | x | x | |
內部存儲器狀態顯示 | x | x | |
測量功能可通過旋轉開關選擇 | x | ||
結構化測量值存儲器 | x | ||
可編輯菜單 | x | ||
在測試儀器上可編輯的檢查員姓名 | x | ||
創建測試程序 | |||
連接圖的幫助功能 | x | x | |
藍牙接口 | |||
接口 | x | x | |
雙向數據交換 | x | ||
可更新 | x | x | |
通過手指接觸進行PE檢測 | x | ||
自動測量電纜補償 | |||
偏移管理 | x | x | |
通過遠程觸發連接測試探頭 | x | x | |
測試設備遙控器 | x | ||
測量類別 | CAT III 300 V CAT II 300 V | CAT III 600 V CAT II 300 V | CAT III 600 V CAT II 300 V |
相序測定 | x | x | |
帶斜坡功能的低電阻測量 | |||
隔離電阻測量 | x | x | x |
帶斜坡功能的隔離電阻測量 | x | ||
隔熱地板和墻壁的阻力 | x | ||
過壓保護器測試 | x | ||
立面絕緣的測量 | |||
環路電阻/阻抗測量 | x | x | x |
直流系統中的環路阻抗/阻抗測量 | 500 V | 500 V | |
無 RCD/FI 釋放的環路測量 | x | x | |
檢測短路電流/過流保護 | x | x | |
電源內阻測量 | x | x | |
電壓降測量 | x | x | |
接地測量 | x | ||
選擇性接地測量 | |||
接地環路測量 | |||
特定接地測量 | x | ||
RCD/FI測試 | x | x | x |
剩余電流上升的RCD/FI測試 | x | x | |
標稱剩余電流RCD跳閘試驗 | x | x | |
RCD/FI分析功能 | x | ||
標稱剩余電流和同時上升剩余電流的RCD跳閘測試 | x | ||
PRCD檢測S型、K型 | x | ||
電機保護開關測試 | x | ||
IMD 和 RCM 的測試 | |||
電動汽車充電設備測試，車輛狀態模擬 | x | ||
使用適配器測量漏電流 | |||
接觸電流的測量 | |||
殘余電壓的測量 | |||
連接條形碼或RFID閱讀器 | x | ||
電流鉗位傳感器的連接 | |||
溫濕度傳感器的連接 | x | ||
接地尖峰的連接 | x | ||
電壓測量 U L-N-PE | U L-N，U L-PE，U N-PE，500 V | ||
低電阻測量 | 200mA | ||
接地電阻測量電源供電 | 帶探頭的 3 極測量 | ||
接地電阻測量電池供電 | |||
RCD/FI測試中的曲線形狀 |
交貨
1x Metraline MF （M520F）
3x 測量電纜，1 m ea.
3x測試探頭
3x 鱷魚夾
1x 測量電纜，帶接地觸點插頭
1x 測量電纜，帶測試按鈕，用于觸發測量
USB 數據線
可充電電池
電源組
便攜袋
簡明操作說明
