☆ 高達1500 V 直流的光伏串開路電壓測量
☆ 光伏組件串短路電流最高可達25 A
☆ 絕緣電阻測試電壓高達1500 V
產品編號：
☆ PV:1525 套裝（601A910）
☆ PV:1525-IV 套裝（601A915）
關鍵特性：
☆ 藍牙數據傳輸至新的PV 移動應用程序
☆ 無線更新 - 可通過應用程序?yàn)樵O(shè)備進 行固升級
☆ 直觀色彩顯示
☆ 背光功能按鈕可引導操作和測試
☆ 用于結果存儲的內部存儲器
☆ 手動模式用于診斷測試
☆ 屏幕顯示 IV 曲線（PV:1525-IV）

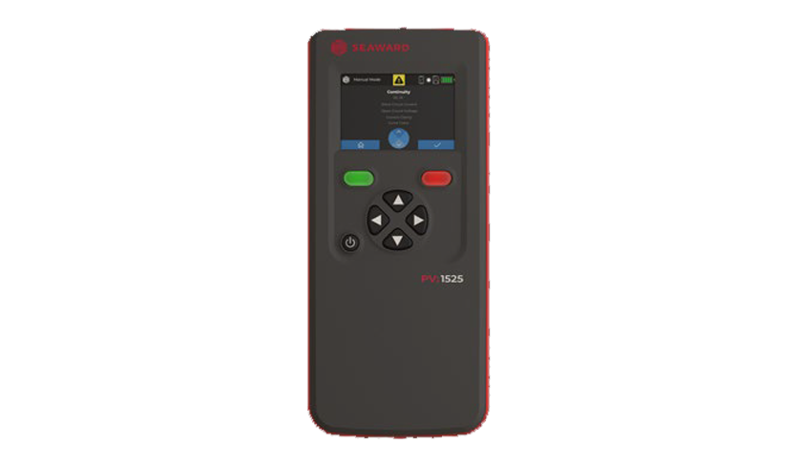

PV:1525系列專為光伏電站安裝人員和 運維工程師設計，可在高達1500V和25 A 的光伏系統中進行光伏電站電氣安全 測試和IV曲線功率性能測量，適用于住 宅和商業級別手持式1500V/25A光伏電 站組件綜合測試儀的安裝現場。
PV:1525 系列采用了全新的創新用戶界 面，在保留上一代產品易用性的同時， 增添了適合現代測試儀器的更多功能。 測試結果可以關聯與電站安裝相關的標 簽信息，方便數據管理。
該系列中的兩款儀器均可進行接地連 續性、絕緣電阻、開路電壓、短路電 流測試，而旗艦型號PV:1525-IV 還增 加了IV曲線測試功能！
具備藍牙功能，測試結果可輕松傳輸至 移動應用程序進行查看，并進一步與軟件同步，確保您的設備始終擁有最新功能。
1500V光伏電站絕緣測試儀 PV 1525系列 產品特點：
☆ 高達1500 V 直流的光伏串開路電壓測量
☆ 光伏組件串短路電流最高可達25 A
☆ 絕緣電阻測試電壓高達1500 V
產品編號：
☆ PV:1525 套裝（601A910）
☆ PV:1525-IV 套裝（601A915）
關鍵特性：
☆ 藍牙數據傳輸至新的PV 移動應用程序
☆ 無線更新 - 可通過應用程序?yàn)樵O(shè)備進 行固升級
☆ 直觀色彩顯示
☆ 背光功能按鈕可引導操作和測試
☆ 用于結果存儲的內部存儲器
☆ 手動模式用于診斷測試
☆ 屏幕顯示 IV 曲線（PV:1525-IV）
套裝標準配置:
☆ 1x PV:1525 或PV:1525-IV 測試儀
☆ 1 個便攜包
☆ 1 套4 毫米測試探針- 紅色和黑色（配有可拆卸夾子）
☆ 1 套用于MC4 接口的線纜組- 黃色和黑色匯流箱測試線纜組（MC4 轉測試探頭，帶可拆卸夾子）
☆ 1 塊鋰聚合物電池組
☆ 1 個電池充電器
☆ 1 份印刷版快速入門指南
☆ 1 臺SS200LR 輻照度計
☆ 1 個PV:1500 電流鉗（無線鉗形表）
☆ 1 套參考組件夾具
☆ 1 套S o l a r C e r t 軟件
1500V光伏電站絕緣測試儀 PV 1525系列 技術參數：
開路電壓(MC4接口) | |
Display Range | 0.0VDC - 1500VDC |
Measuring Range | 5.0VDC - 1500VDC |
Resolution | 0.1VDC maximum |
短路電流(MC4接口) | |
Display Range | 0.00ADC - 25.00ADC |
Measuring Range | 0.50ADC - 25.00ADC |
Maximum Power | 37.5kW |
Resolution | 0.01 ADC maximum |
IV曲線測量(PV:1525-IV Only) | |
Number of Test Points | Dynamic |
接地連續性/低阻測量(4mm接口) | |
Test Voltage Open Circuit | >4VDC, nominal |
Test Current into 2Ω | >200mA |
Display Range | 0.00Ω - 199Ω |
Measuring Range (EN 61557-4) | 0.05Ω - 199Ω |
Resolution | 0.01Ω maximum |
Test Leads Zero | Zero up to 10Ω |
Visible Warning | ≥30V AC or DC at inputs |
Circuitry Protection | Test inhibited if ≥30V AC or DC at inputs |
Repeat tests as per IEC61557-4 | Approx 4000 1 second tests |
絕緣電阻測量(4mm接口) | |
Test Voltage Open Circuit | 250, 500, 1000, 1500V (as per IEC61558-2) |
Test Current Short Circuit | 2mA |
Display Range | 0.05MΩ – 10.0GΩ |
Measuring Range (EN61557-2) | 0.05MΩ – 10.0GΩ |
Resolution | 0.01MΩ 0.05 to 99.99MΩ 0.1MΩ 100.0 – 999.9MΩ |
Visible Warning | ≥30V AC or DC at inputs |
Circuitry Protection | Test inhibited if ≥30V AC or DC at inputs |
Repeat tests as per IEC61557-4 | Approx 4000 1 second tests |
Rpe 電壓測量((4mm接口) | |
Display Range | 30V - 440VAC/DC |
Voltage Measuring Range | 30V - 440VDC 30V - 440VAC 50-60Hz |
Resolution | 1V |
工作電流 (4mm接口配合AC/DC電流鉗) | |
Display Range | 0.1A - 40.0A |
Current Measuring Range | 0.1A - 40.0A DC 0.1A - 40.0A AC 50-60Hz |
工作功率 （MC4和4mm接口配合AC/DC電流鉗） | |
Display Range | 0.00kW - 40kW |
Measuring Range | 0.50kW - 40kW |
Resolution | 0.01kW |
通用指標： | |
Weight | 1kg / 2.2lb |
Dimensions | 265 x 115 x 78 mm 10.4 x 4.6 x 3.1 in |
Display | 3.5in Colour display with Backlight |
Power Source | 11.55V 2930mAH LiPo Battery |
Auto Power Down | User Configurable |
Onboard Memory | 1000 Slots |
