是否可以在RCD不跳閘的情況下通過RCD測量故障回路阻抗？

首先預先提供以下信息：

進行故障回路阻抗ZL-PE的測量并基于測量結果確定短路電流IK，以確定在發生相線接地故障時是否滿足斷路器的停機條件。 在測量故障回路阻抗之前，必須完成電氣連續性測試。 根據DIN VDE 0100-600，在受RCD保護的電路中不需要測量環路阻抗ZL-PE，因?yàn)樵诎l(fā)生相接地故障時斷路器不會跳閘，而是RCD 跳閘，正是由于它的跳閘電流低，故障回路阻抗也就無需測量。必須始終檢查RCD是否正常工作，并且必須測試線路阻抗ZL-N。

如果將漏電保護器（RCD）與附加保護結合使用來進行故障保護，則在測試漏電保護器（RCD）時，只需考慮DIN VDE 0100-410中規定的有關故障保護的相關要求即可。

盡管存在RCD，但許多人還是希望能夠測量故障回路阻抗，以便間接驗證PE導體的低阻抗連接，因?yàn)檫@是回路的一部分。 這個想法是在沒有單獨的低阻抗測量RLO（由于必須將額外的電纜鋪設到PA上，因此更為復雜）的情況下進行的。 注意：盡管測量了故障回路阻抗，但測量低阻抗連續性仍舊是必要的！

為此，存在三種計量可能性：
1.以低測量電流進行測量

為了進行環路阻抗測量，L-PE電壓僅加載有小于RCD跳閘閾值（通常為15 mA）的低交流電流。然后根據所得的壓降△U和△I = 15 mA計算出環路阻抗L-PE。例如，在1Ω的阻抗下，電壓降僅為15 mV，并且由于大多數測試儀器都在600 V的測量范圍內工作，因此顯而易見的是，這種微小的電壓變化無法精確測量-尤其是因?yàn)榫€路電壓即使在短短的幾個電網周期的測量期間內也會波動。因此，這種測量方法可在阻抗小于10Ω（請參見測試儀器的技術數據）時提供足夠準確的測量值，對應的短路電流IK不大于23 A（UN = 230 V）。對于具有跳閘特性B和最大額定電流4A的斷路器，這仍然足夠，即實際上僅在用于單個負載的過電流保護裝置的情況下，例如電動機保護開關。

盡管測試儀器還顯示ZL-PE的測量值小于10Ω，由此測量方法得出的IK值高達幾百安培，但這些僅是提供信息。 通過在同一測試對象上進行的多次測量獲得的測量值波動很大，這一點也很明顯。 此外，這將不符合低阻抗測量RLO標準中規定的200 mA 最小測量電流的要求。

2.通過直流偏置防止RCD跳閘

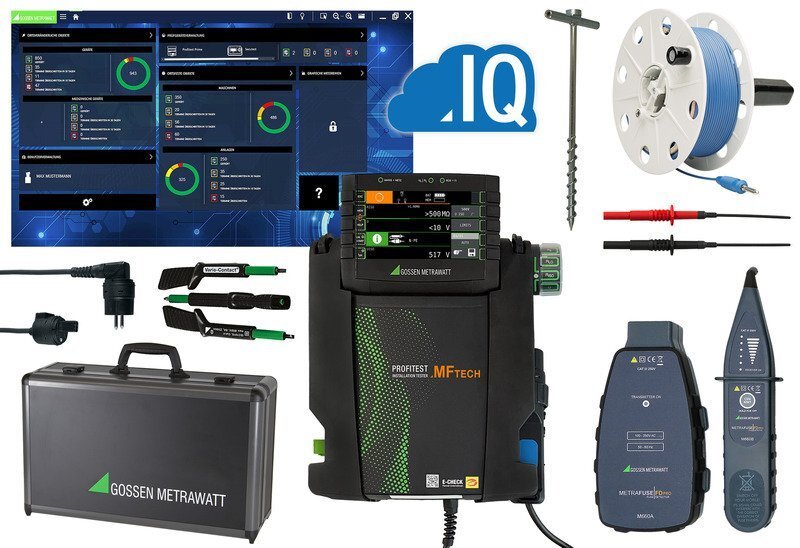

例如德國GMC-I的多功能電氣安裝測試儀PROFITEST M系列采用這種方案，首先通過直流電將常規的RCD（A或F型）磁飽和，這樣就可以在幾安培（極性相同的半波）的高測量電流下（即使是低阻抗情況）也可以進行足夠準確的測量，而不會使RCD跳閘（盡管不能保證）。 N導線也必須連接到測試儀器以進行此測量。
當然，這種方法不適用于對AC / DC敏感的RCD（類型B和B +）。
在這種情況下，僅可以用第三種方法！
3.在測量期間橋接RCD
注意：在橋接RCD時，所有保護措施都將失效！
