ESD靜電防護 絕緣電阻測試方法

1 范圍

適用于防靜電系統各要素（包括地面、接地系統、工作臺、工作椅、工位器具、物流傳遞工具、包 裝材料、人員、腕帶、服裝、離子風機、防靜電工具等）的防靜電性能指標檢測。不同的材料或生產工 藝可能會有不同的測試要求，相關細節如有差異請根據實際的測試規范進行調整。

2 符合標準

適用于對地和點對點絕緣電阻的測量，依據IEC 61340-4-1 Ed. 2.0 和 IEC 61340-2-3 適用于鞋、地板和人體的絕緣

電阻測量，依據IEC 61340-4-5

3 術語和定義

絕緣電阻（insulation resistance）：絕緣物在規定條件下的直流電阻。理想的絕緣體是不導電的， 即電阻為無窮大，但實際上絕緣體總是有一定的、很弱的導電能力。絕緣體有阻止電流通過的特性，但 若加上高電壓時，會有少許的漏電流流過絕緣體的內部或表面。加直流電壓于電介質，經過一定時間極 化過程結束后，流過電介質的泄漏電流對應的電阻稱絕緣電阻。

表面電阻（surface resistance）：兩個特定的放置于材料同一面的電極之間的電壓與它們通過電 流的比值。

接地電阻（Earth Resistance）：被接地體與地下零電位面之間的接地引線電阻、接地器電阻、接 地器與土壤之間的過渡電阻和土壤的溢流電阻之和。

4 防靜電參數測試方法

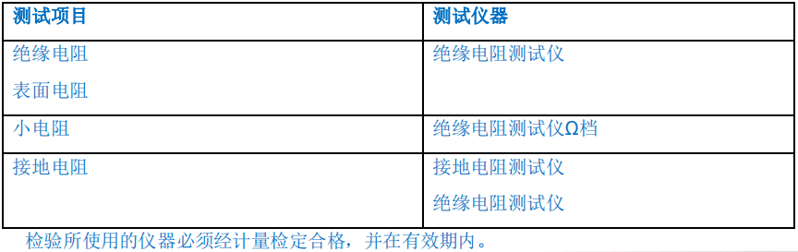

4.1防靜電 絕緣電阻相關主要測試項目

4.2靜電防護 絕緣電阻測試儀器介紹

Metriso 3000 – TEST KIT

? 適用于對地電阻和點對點電阻的測量， 依據IEC 61340-4-1 Ed. 2.0 和 IEC 61340-2-3

? 適用于鞋、地板和人體的電阻測量，依據IEC 61340-4-5

? 內置數據記錄器可記錄5000個測試值，并可通過USB接口傳輸數據

? 夾式溫濕度傳感器

? 顯示語言可選：德語 / 英語 / 法語 / 西班牙語

? 報告生成軟件 "ETC" 可采集、記錄和管理數據， 可生成并歸檔完整的測試報告

? 菜單驅動的測試，帶ESD測試點選擇和自動限值配置功能

? 可選配條形碼掃描儀在測試前用來確定測試點

? 低電阻測量范圍1? - 10k?，用來測量接地物

? 內置10 M?的測試電阻，用于儀器使用前的檢查

? 特殊的防護插孔降低高阻值測量時的失真

? 包含兩個探頭Model 850，依據 IEC 61340-4-1 Ed. 2.0/IEC 61340-2-3 ；以及一個手持探頭，依據 IEC  61340-4-5

型號為METRISO3000 TEST-KIT的絕緣電阻測試套裝，配有兩根測試線和兩個2.27Kg重的測試電 極，具有DC 10V、100V、500V三個檔位的測試電壓，測試范圍從1Ω到1.2TΩ。

可以測試材料表面電阻或低電阻，將兩根測試線把絕緣電阻測試儀和兩個測試電極連接起來，兩個電極放置在材料的同一表面即可測試表面電阻，使用?檔和測試表筆可測小電阻，用來測量接地物。

METRISO3000 TEST-KIT的絕緣電阻測試儀技術參數:

測試電壓:                    DC 10V, 100V, 500V

測試范圍

電阻：                         1Ω至1.2TΩ

溫度:                           -10°C至+70°C

濕度:                            10%至 90%

操作:                            電池供電或用可充電電池

探頭:                            2 x Model 850

                                   1x手持探頭 Model45

尺寸:                            225 x130 x140 mm (WxHxD)

重量(整個套裝):            9 kg

技術規格：

4.3表面電阻測試

測試表面電阻需要把被測材料放置在絕緣平面上進行。

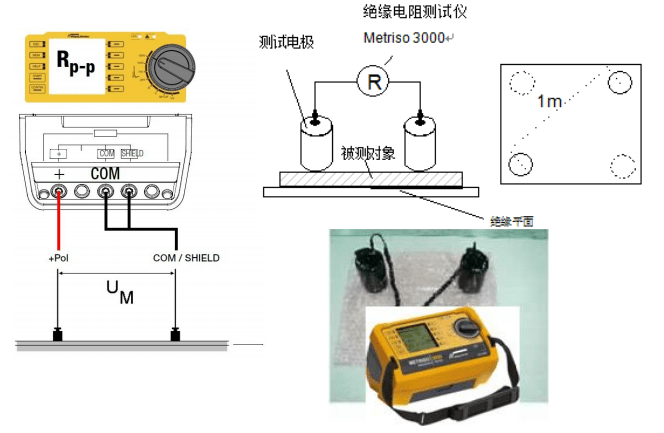

將絕緣電阻測試儀DC電壓測試檔調到合適檔位（10V/100V/500V），把被測材料放置在絕緣平面 上，測試電極平穩地放在材料表面，點擊測試按鍵“START”可以測得數據。測試電極的距離一般可以選 擇1m左右，根據測試對象的不同測試電極的間距可以適度調整。

測試時要保持被測試表面和探頭與被測體的接觸面清潔、測試電極和被測表面接觸良好。

每個樣本在內、外表面隨機選擇三個測試點，每個測試點測試五次取平均值。只有每個測試點都符 合防靜電性能指標才為合格，否則為不合格。

4.4小電阻測試

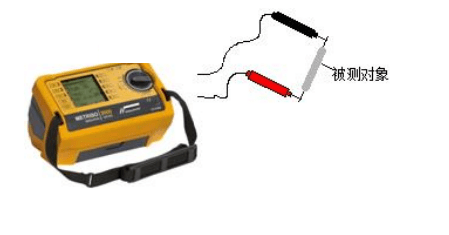

采用此儀器的?檔位測試低電阻，參見下圖。

4.5接地電阻測試

測試方法：分硬接地測試和軟接地測試

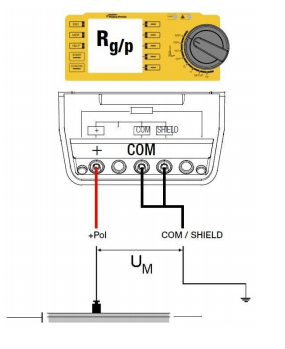

硬接地測試：用此儀器的歐姆檔測試儀器、設備、 工具上的金屬接地點到接地母線 之間的電阻。

軟接地測試：用此儀器的DC電壓檔、測試極一端 連接測試點，另一端連接接地母線， 采用系統電阻測試方法進行測試。

5 防靜電用品的防靜電性能測試

5.1防靜電臺墊、地墊的防靜電性能測試

防靜電臺墊和地墊的測試方法相同，主要測試表面電阻和接地系統電阻。 隨機選定測試點，每個工作臺墊/地墊的每個測試項目不得少于3個測試點，取平均值。

測試方法： 按照表面電阻測試方法測試臺墊、地墊表面電阻；

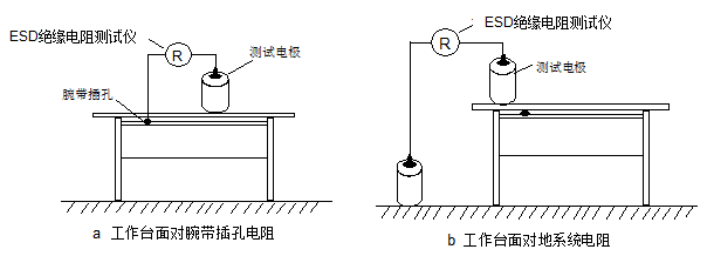

按下圖所示，用此儀器測試工作臺面對腕帶插孔電阻；

按下圖所示，用此儀器測試工作臺面對地系統電阻/接地電阻。

5.2防靜電工作椅的防靜電性能測試

工作椅主要測試表面電阻、系統電阻。

隨機選定測試點，每把工作椅每個測試項目不得少于5點，取平均值。

測試方法：

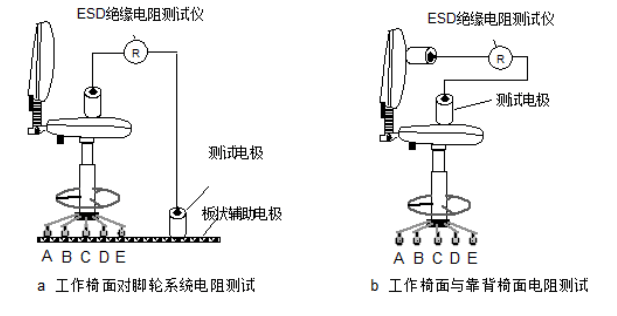

按下圖所示，用此儀器測試椅面對腳輪的系統電阻，需要導電性能良好的輔助金屬平板；

按下圖所示，用此儀器測試椅面與靠背之間電阻。

5.3人員防靜電裝備的防靜電性能測試

5.3.1 工衣、工帽、手套的測試方法

工衣、工帽、手套主要測試表面電阻。

隨機選定測試點，每個樣品每個測試項目不得少于5點，取平均值。

工衣、工帽、手套的表面電阻測試方法相同，在絕緣平面上進行測試。

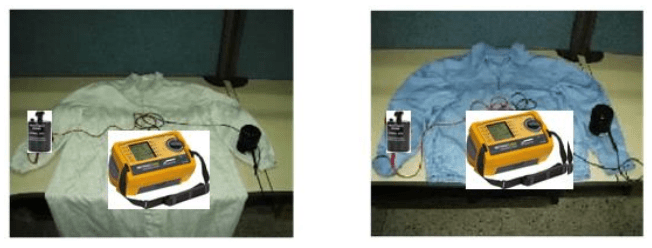

工衣需要測試袖對袖、片對片、同一片上兩點之間的表面電阻。 工衣表面電阻測試參見下圖。

5.3.2 工鞋、鞋跟的測試方法

工鞋主要測試體積電阻和人體穿著時的系統電阻

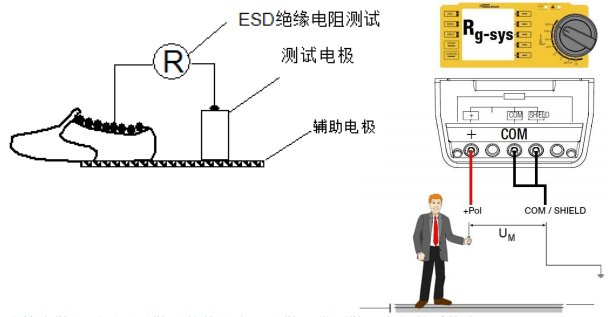

按下圖所示，用此儀器測試鞋底體積電阻（內電極由總重量為4KG，直徑為5MM 的鋼球組成）。 其余參照GB4385-1995進行檢驗。

由于工鞋底面過笮或不平，電極重量有限，壓力不足，電極和工鞋底面不能良好接觸導致測試誤差 較大。因此工鞋的測試可以按照人體穿著工鞋的實際情況測試人體和工鞋的系統電阻。

防靜電鞋跟需要測試鞋跟的體積電阻和鞋跟帶到鞋跟底部的系統電阻。

鞋跟的系統電阻可以按照人體穿著鞋跟的實際情況進行測試（人體和鞋跟的系統電阻）。

人體穿著工鞋的系統電阻（人體綜合電阻）測試方法參照IEC 61340-4-5。

5.3.3 腕帶的測試方法

腕帶的內表面表面電阻、腕帶的外表面表面電阻、腕帶的電纜連接系統電阻、人體佩帶腕帶的系統 接地電阻需要進行分別測試。

測試方法：

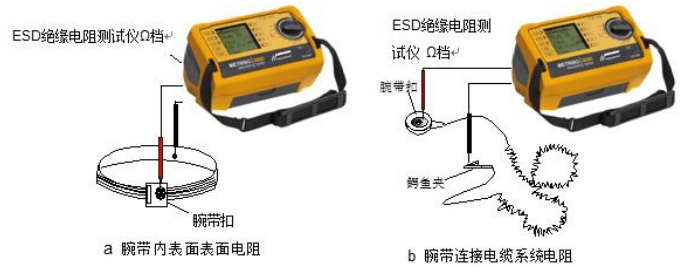

按下圖所示，用絕緣電阻測試儀歐姆檔測試腕帶內表面對電纜扣的表面電阻。

按下圖所示，用絕緣電阻測試儀歐姆檔測試腕帶連接電纜系統電阻。

腕帶的外表面表面電阻就是用絕緣電阻測試儀測試腕帶外表面對電纜扣的表面電阻。 人體佩帶腕帶時的系統接地電阻測試參照《人體防靜電接地和測試方法》。

5.4周轉工具的防靜電性能測試

5.4.1 周轉箱、托盤、器件盒的測試

周轉箱、托盤、器件盒主要測試表面電阻。

隨機選定測試點，每個樣品每個測試項目不得少于3點，取平均值。

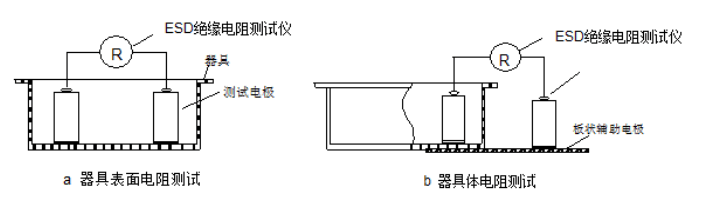

按照下圖，用絕緣電阻測試儀測試器具的表面電阻。

5.4.2 周轉車的測試

周轉車主要測試其對地系統電阻。 隨機選定測試點，不得少于5點，取平均值。

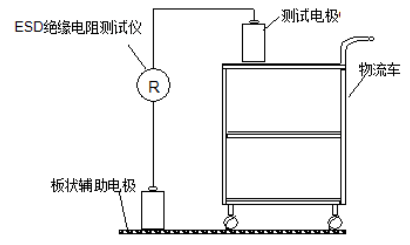

按照下圖，用絕緣電阻測試儀測試物流車臺面對地的系統電阻。

5.5防靜電小工具的防靜電性能測試

防靜電小工具主要有毛刷、鑷子、吸筆、吸錫器、IC起拔器、防靜電粘膠紙等，它們的測試項目主 要有表面電阻。表面電阻一般采用絕緣電阻儀測試。
